Патч-корды оптические применяются для коммутации активного оптического оборудования, также патч-корды могут обеспечивать соединение в распределительных устройствах (оптических кроссах и телекоммуникационных шкафах). Другими словами, патч-корд служит для соединения различных элементов сети и является важной составляющей любой кабельной системы.
Состав патч-кордов такой же, как и у оптоволоконных кабелей. По центру идет оптическое волокно, которое состоит из стекла и по своей структуре очень хрупкое, поэтому не рекомендуется сгибать шнуры более чем на 45 градусов. Может произойти перелом самого волокна и потеря коннекта.

Для подбора оптического патч-корда нужно знать следующие его характеристики:

Тип волокна:
Одномодовое волокно (SM): 9/125 мкм
Многомодовое (MM): 50/125 мкм или 62.5/125 мкм

Тип разъема и полировки:
Соединительные: SC-SC, LC-LC, FC-FC, ST-ST
Переходные: LC-SC, LC-FC, LC-ST, SC-FC, SC-ST, FC-ST
Полировка: PC, UPC, APC

Тип кабеля:
Simplex: одно волокно в одной оболочке и по одному разъему с каждой стороны, всего 2 разъема на патч-корд

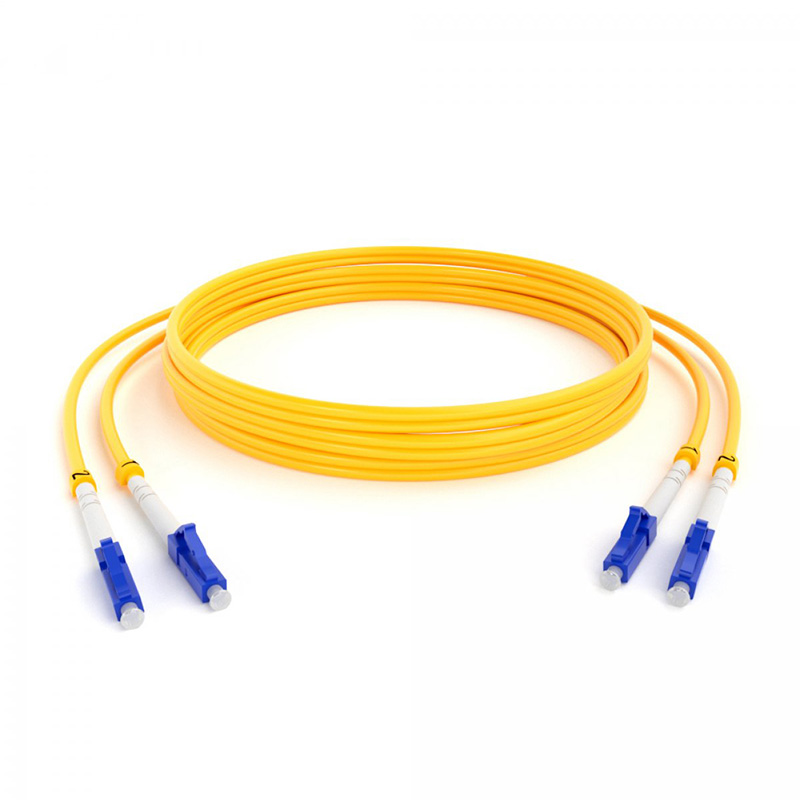

Duplex: два волокна в общей оболочке и 2 разъема с каждой стороны, то есть 4 разъема на патч-корд

Тип оболочки:
PVC: поливинилхлорид
LSZH – Low Smoke Zero Halogen: малодымная, не выделяющая галогенов при горении
